Устройства сбора и передачи данных УСПД «ВАВИОТ» предназначены для измерений электрической энергии, мощности и синхронизации собственной шкалы времени относительно UTС (SU) и синхронизации времени приборов учета, имеющих встроенные часы, а также сбора, накопления, хранения и передачи накопленной информации с приборов учета энергоресурсов на верхний уровень информационно-измерительных систем.

УСПД может организовывать не только сбор и передачу данных, но и выполнение ряда смежных функций, напрямую не связанных с АИИС КУЭ: мониторинг и синхронизацию дополнительных сенсоров: датчиков залития, открытия дверей, влажности, давления, температур и т.д.).

Принцип действия УСПД основан на обмене данными в цифровой форме по радиоканалу с устройствами нижнего уровня с последующей обработкой, хранением полученной информации в энергонезависимой памяти и выдачей накопленной информации по интерфейсам GSM\GPRS, Ethernet, спутниковой связи или RS-485 периодически по регламенту, спорадически или по запросу на верхний уровень.

УСПД предназначено преимущественно для наружного применения. Для достижения наилучшей работоспособности антенно-фидерные компоненты УСПД устанавливаются преимущественно на верхних элементах конструкций зданий, опорах, вышках и других сооружениях, имеющих преобладающую высоту на местности. Такое расположение позволяет развернуть NB-Fi сеть на технологии LPWAN на расстоянии до 30 км, чего достаточно для бесперебойного покрытия части города или населенного района.

УСПД от ВАВИОТ – надежное решение для внедрения различных ИСУ, позволяющее быстро и эффективно обеспечить 100% автоматическое снятие данных со всех приборов учета без необходимости производить ввод и сверку показаний вручную, а также гибкую замену и модернизацию всех элементов контура в случае необходимости. Устройство разработано и произведено в России.

Базовая радиостанция NB-Fi представляет собой стационарный приемо-передатчик маломощного радиосигнала (устройство сбора и передачи данных), работающий на технологии узкополосной беспроводной связи в субгигагерцовом нелицензируемом диапазоне радиочастот. Обеспечивает прием и передачу информации по радиоканалу от устройств и на устройства, работающие в пределах рабочей частоты приемо-передатчика, и передачу информации на вышестоящие уровни автоматизированных систем и информационно-вычислительных комплексов (ИВК ВУ) через стандартные интерфейсы и каналы связи.

Информация с NB-Fi устройств и приборов учета энергоресурсов передается посредством NB-Fi модуля на базовую станцию и затем поступает на сервер ИВК ВУ или в IoT-платформу WAVIoT и доступна для пользователя в веб-интерфейсе («Личный кабинет») и мобильном приложении.

Интеллектуальная система ВАВИОТ надежно защищена от сторонних воздействий; данные защищены от неавторизованного доступа. Для защиты данных, передаваемых по протоколу NB-Fi, применяется российский алгоритм блочного шифрования «Магма» (ГОСТ Р 34.12-2015) с 256-битным ключом шифрования.

Базовая станция NB-Fi от WAVIoT – надежное решение для внедрения различных ИСУ и других IoT-приложений по обмену данных с приборами учета и другими NB-Fi устройствами, позволяющее быстро и эффективно обеспечить 100% автоматическое снятие данных со всех приборов учета без необходимости производить ввод и сверку показаний вручную, а также управление устройствами и обновление дистанционное изменение настроек при необходимости. Базовая станция NB-Fi разработана и произведена в России.

NB-Fi модем предназначен для организации радиоканала передачи данных от устройств, датчиков и сенсоров к базовой станции WAVIoT посредством технологии связи NB-Fi и развернутой LPWAN сети. Радиомодемы позволяют устройствам стать подключенным к Интернету вещей - данные можно получать дистанционно в личном кабинете на смартфоне или в компьютере.

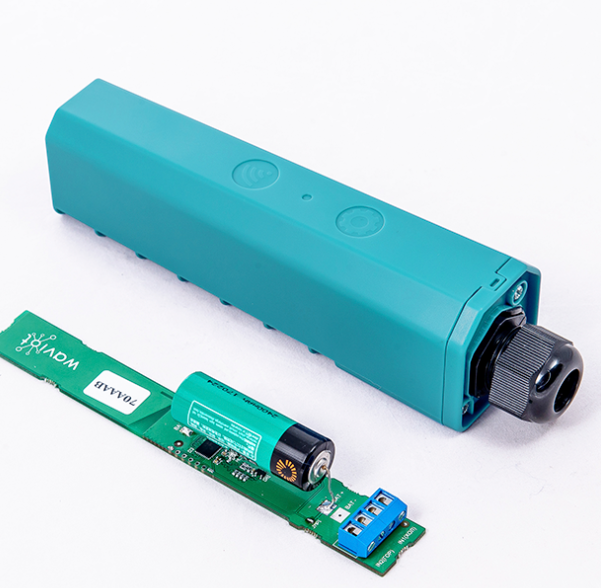

NB-Fi модем BT-100 может быть установлен в труднодоступных местах (например, технических этажах, хозяйственных комнатах) и имеет корпус, защищенный от воздействия внешней среды по стандарту IP67. Доступны модификации модема с импульсными, аналоговыми и цифровыми входами.

Модем состоит из функциональной платы, размещенной внутри пластикового корпуса. Подключение приборов учета или сигналов автоматики осуществляется через резьбовые клеммные колодки. Автономное питание устройства осуществляется за счет встроенной литий-тионилхлоридной батареи повышенной емкости. NB-Fi модем BT-100 с импульсным входом может быть подсоединен к двум счетчикам воды с импульсными выходами. NB-Fi модемы с RS-485 / RS-232 входами могут быть присоеденены к RS-485 / RS-232 выходам счетчиков электрической энергии для считывания данных по протоколу DLMS / СПОДЭС.

Частота передачи данных NB-Fi модема на базовую станцию – каждые 12 часов, но этот показатель может быть изменен как для более оперативного мониторинга состояния устройства, так и для увеличения срока службы аккумулятора. Специализированные внутренние прошивки для NB-Fi модемов доступны под заказ.
Для защиты данных применяется алгоритм шифрования «Магма» с ключом шифрования 256 бит, что обеспечивает исключительную надежность защиты данных. NB-Fi модем разработан и произведен в России.
